一、簡述：

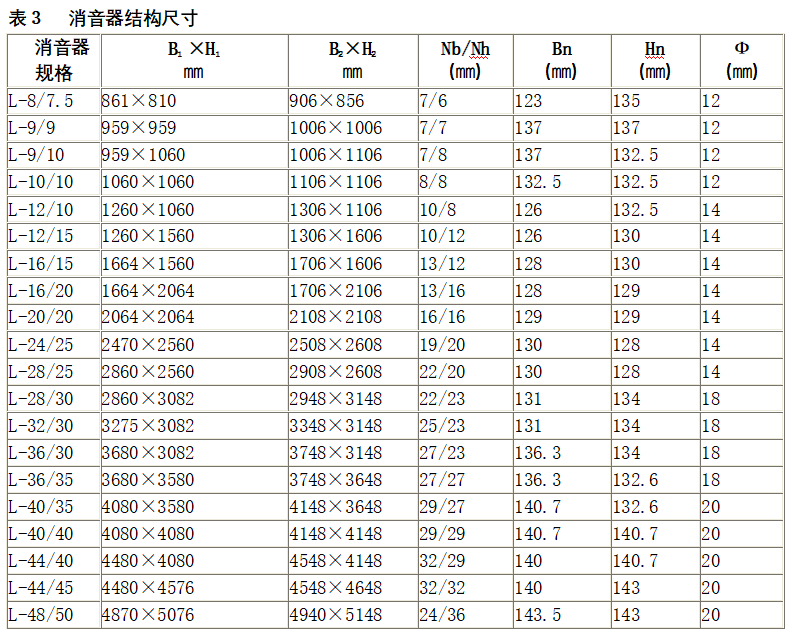

鼎好節能自行研發生產的結構片式消音器可立式或臥式安裝。性能型號和外形尺寸見表1；表2；表3。
其特點為消聲量大，壓力損失小，安裝制作方便。廣泛應用于進排風系統的消聲降噪，主要適用于離心風機、軸流風機、發電機、冷卻塔、空調通風系統、地鐵通風系統、礦山隧道通風系統等噪音大、含塵、含潮等地方。
二、主體材料：
1.吸聲體框架：優質碳素結構鋼，δ=2.0mm～3.0mm
2.消音器外殼：優質碳素結構鋼，δ=3.0mm～10.0mm
3.穿孔板：304不銹鋼板、鍍鋅優質鋼板（或防銹鋁LF21），δ=1.0mm
4.吸聲材料：離心玻璃棉，密度32kg/m3。
5.可根據用戶要求設計制作。
三、主要特點：
1.根據用戶使用環境要求，合理設置吸音片，有效衰減噪聲輻射．吸音片以微孔共震體為主要結構，能有效吸收和消耗噪聲輻射．該產品消聲頻帶寬，能在滿足通風散熱需求的同時有效的控制噪聲向外輻射的要求。
2.吸聲系數高，吸聲率≥0.9～0.98。
3.防火、防水、防塵、耐腐蝕。
4.可拆分的單元層疊組合結構
5.聲學分流設計，使低頻獲得最大衰減
6.直通道設計使消音器以最低壓降獲得最大的氣流
7.結實的圓頭設計增加消音器的降噪能力
8.喇叭狀入口和出口，減小混流、消音器壓降和再生噪聲
9.堅固的金屬外殼和自潔式氣流通道，減少污垢滯留
10.由沖孔金屬板為吸聲材料護面，并采用特殊材料包裹吸聲材料，以保證吸聲材料在不同流體環境的吸聲性能可以穩定長久

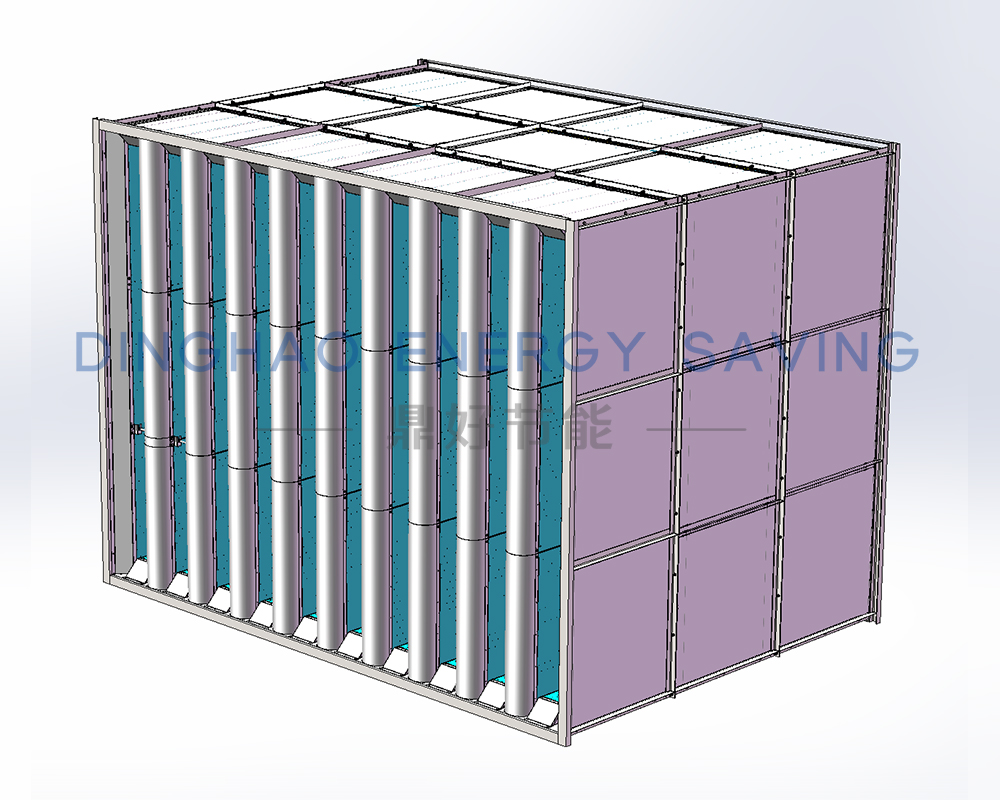

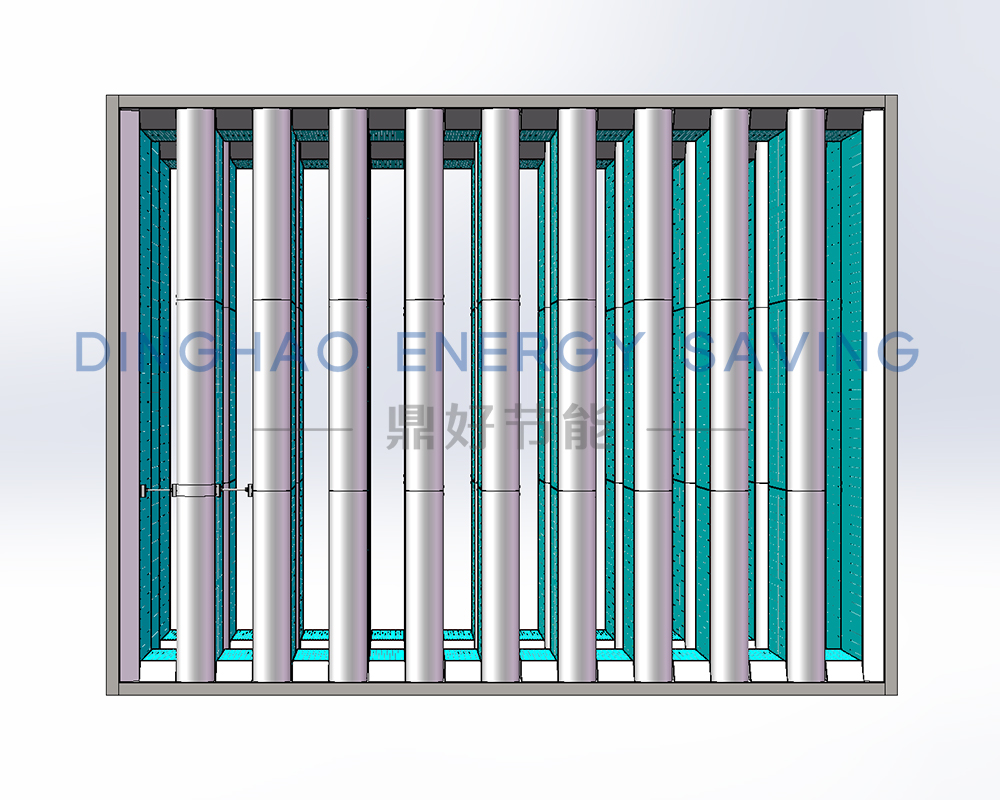

四、外型結構：
1.長方體 / 圓柱體
2. 吸音片寬：100-300mm
3. 風路寬：50-300mm
4.吸音片常規厚度分為100、200和300毫米。吸音片厚度越厚，對低頻率機械噪音消聲能力越好。

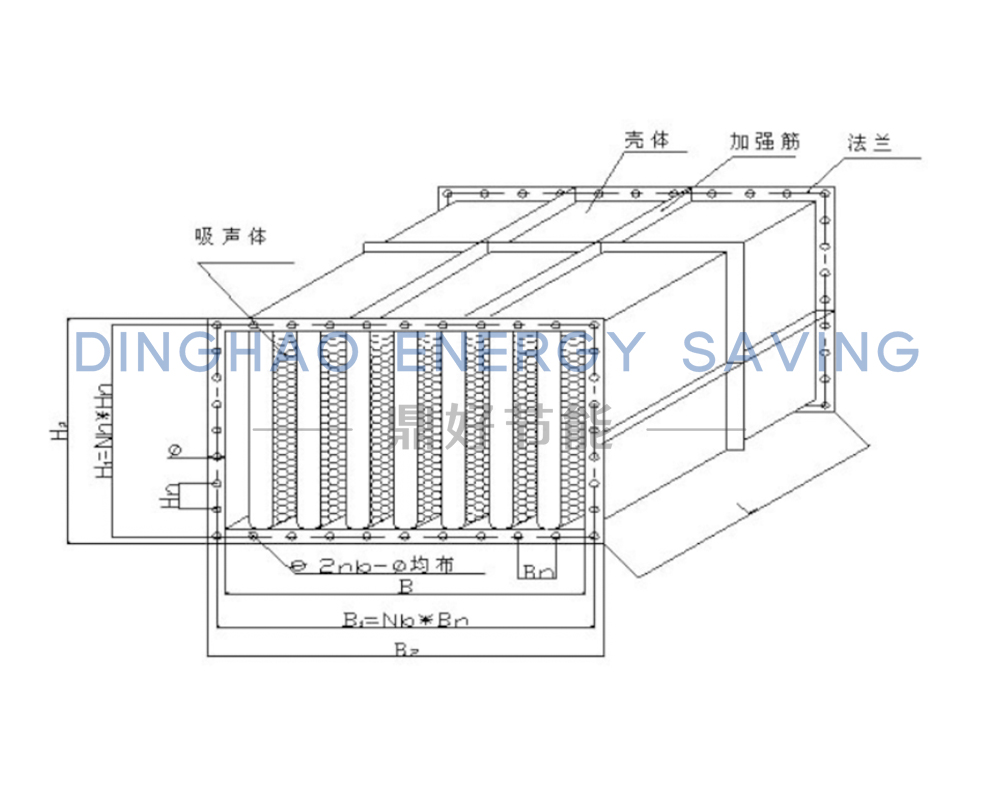

五、結構簡圖如下：

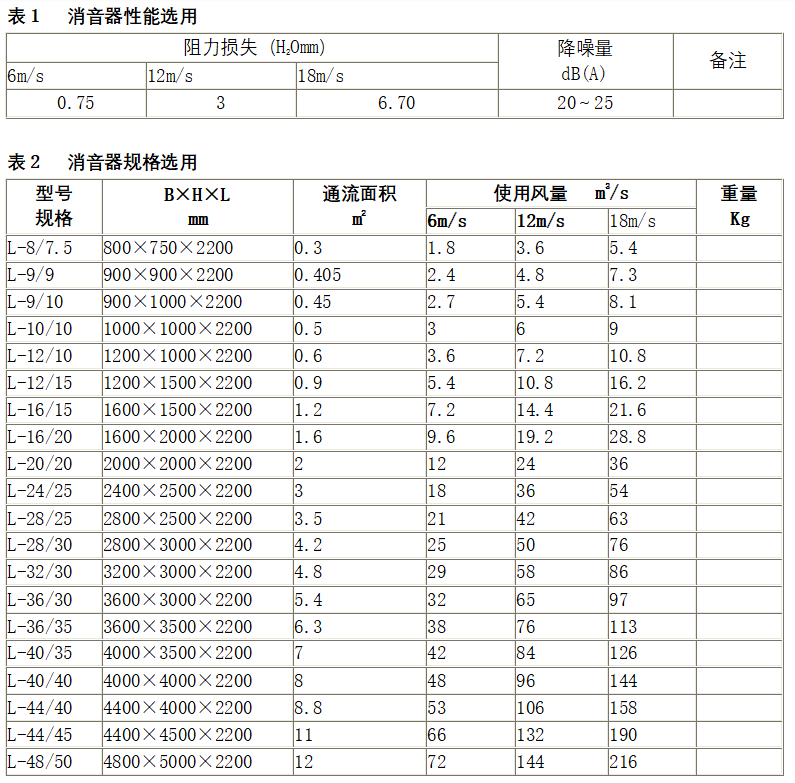

表1 消音器性能選用
