一、簡述：
鼎好節能生產的結構片式消聲器可立式或臥式安裝。性能型號和外形尺寸見表1；表2；表3。

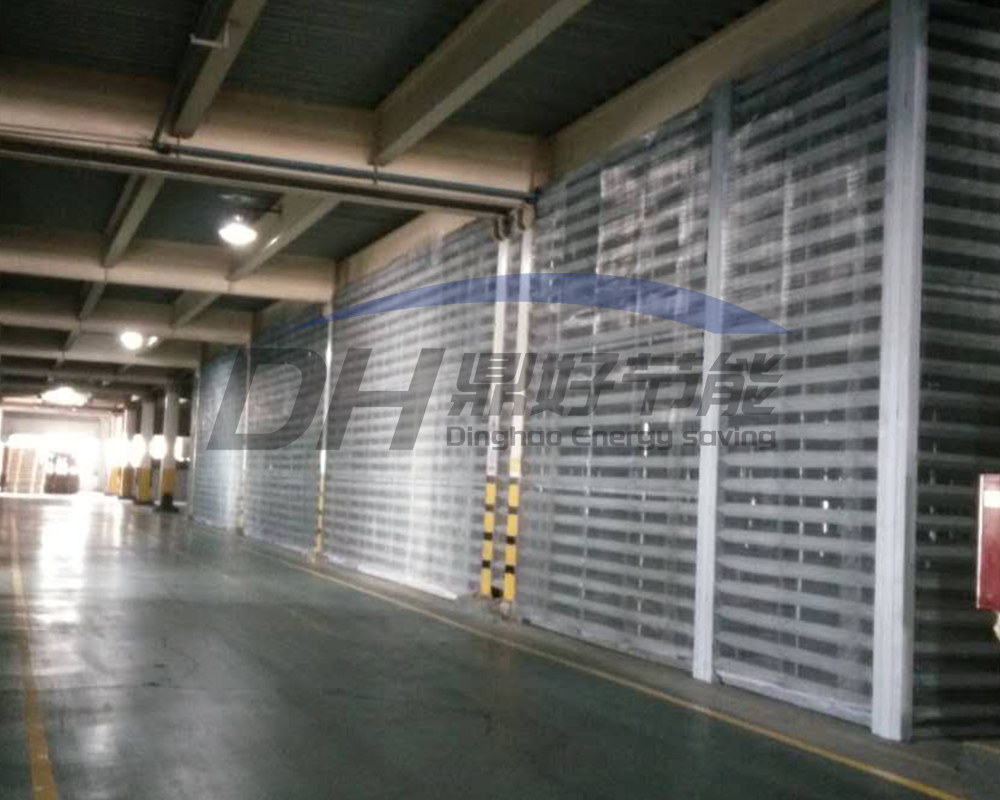

其特點為消聲量大，壓力損失小，安裝制作方便。廣泛應用于進排風系統的消聲降噪，主要適用于離心風機、軸流風機、發電機、冷卻塔、空調通風系統、地鐵通風系統、礦山隧道通風系統等噪音大、含塵、含潮等地方。
二、主體材料：
1、吸聲體框架：優質碳素結構鋼，δ=2.0mm～3.0mm
2、消聲器外殼：優質碳素結構鋼，δ=3.0mm～10.0mm
3、穿孔板：304不銹鋼板、鍍鋅優質鋼板（或防銹鋁LF21），δ=1.0mm
4、吸聲材料：離心玻璃棉，密度32kg/m3。
5、可根據用戶要求設計制作。
三、主要特點：
1、根據用戶使用環境要求，合理設置吸音片，有效衰減噪聲輻射．吸音片以微孔共震體為主要結構，能有效吸收和消耗噪聲輻射．該產品消聲頻帶寬，能在滿足通風散熱需求的同時有效的控制噪聲向外輻射的要求。
2、吸聲系數高，吸聲率≥0.9～0.98。
3、防火、防水、防塵、耐腐蝕。
4、可拆分的單元層疊組合結構
5、聲學分流設計，使低頻獲得最大衰減
6、直通道設計使消聲器以最低壓降獲得最大的氣流
7、結實的圓頭設計增加消聲器的降噪能力
8、喇叭狀入口和出口，減小混流、消聲器壓降和再生噪聲
9、堅固的金屬外殼和自潔式氣流通道，減少污垢滯留

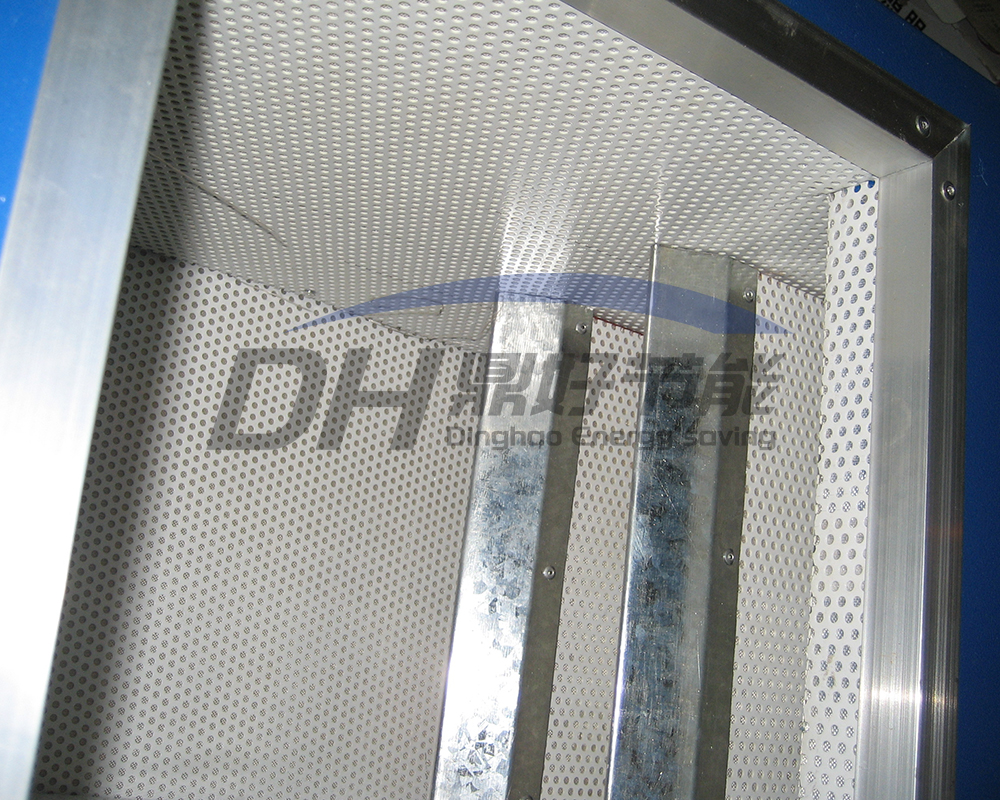

10、由沖孔金屬板為吸聲材料護面，并采用特殊材料包裹吸聲材料，以保證吸聲材料在不同流體環境的吸聲性能可以穩定長久

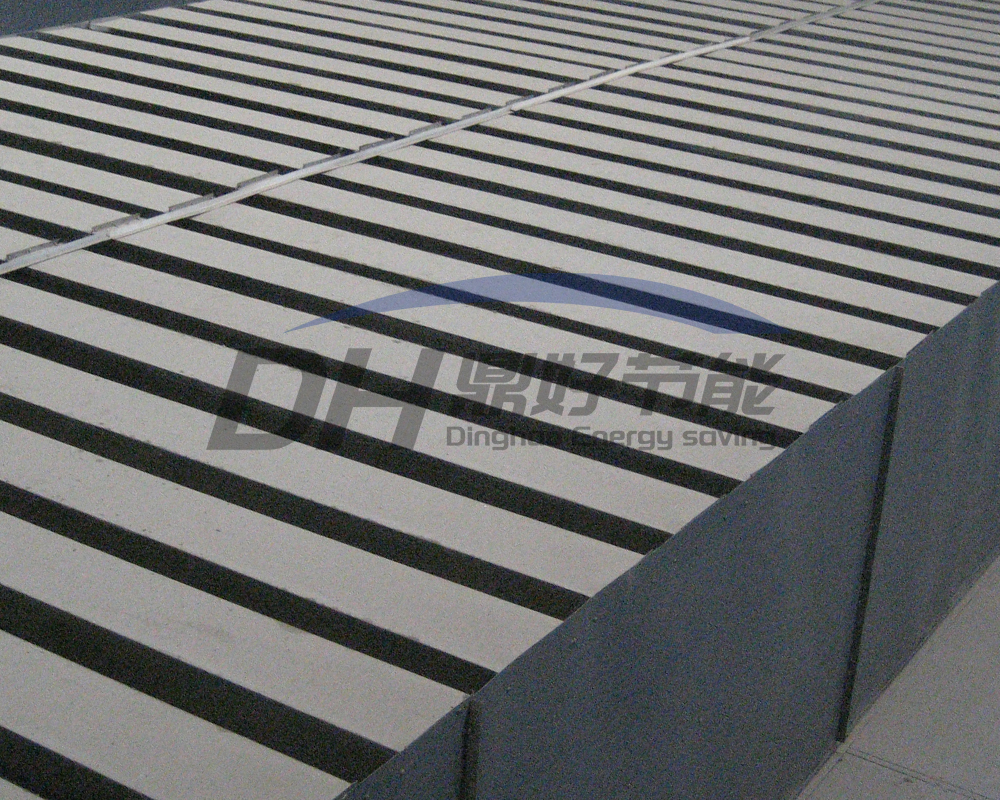

四、外型結構：
1、長方體 / 圓柱體
2.、吸音片寬：100-300mm
3.、風路寬：50-300mm
4、吸音片常規厚度分為100、200和300毫米。吸音片厚度越厚，對低頻率機械噪音消聲能力越好。

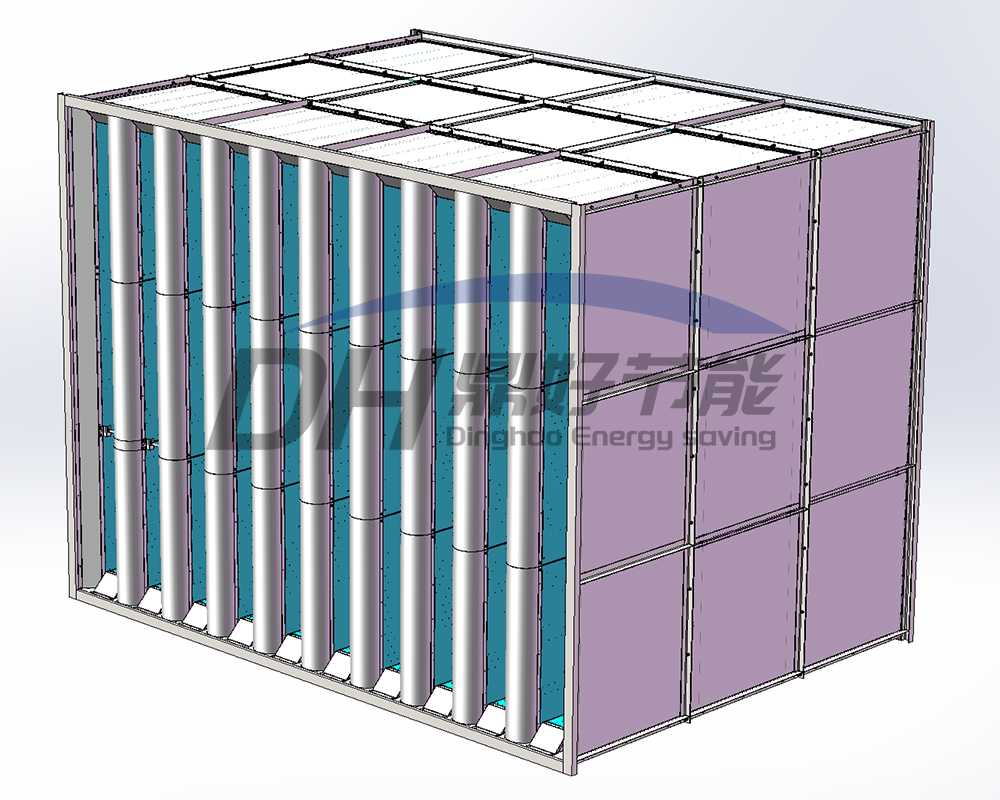

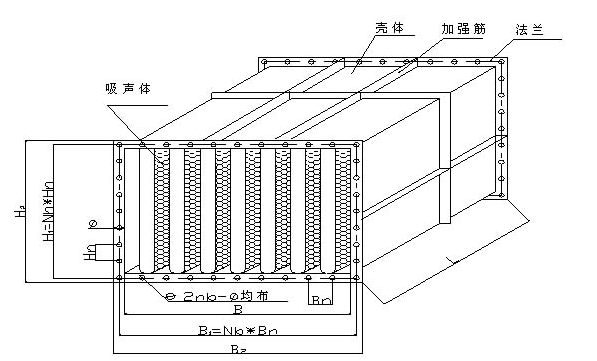

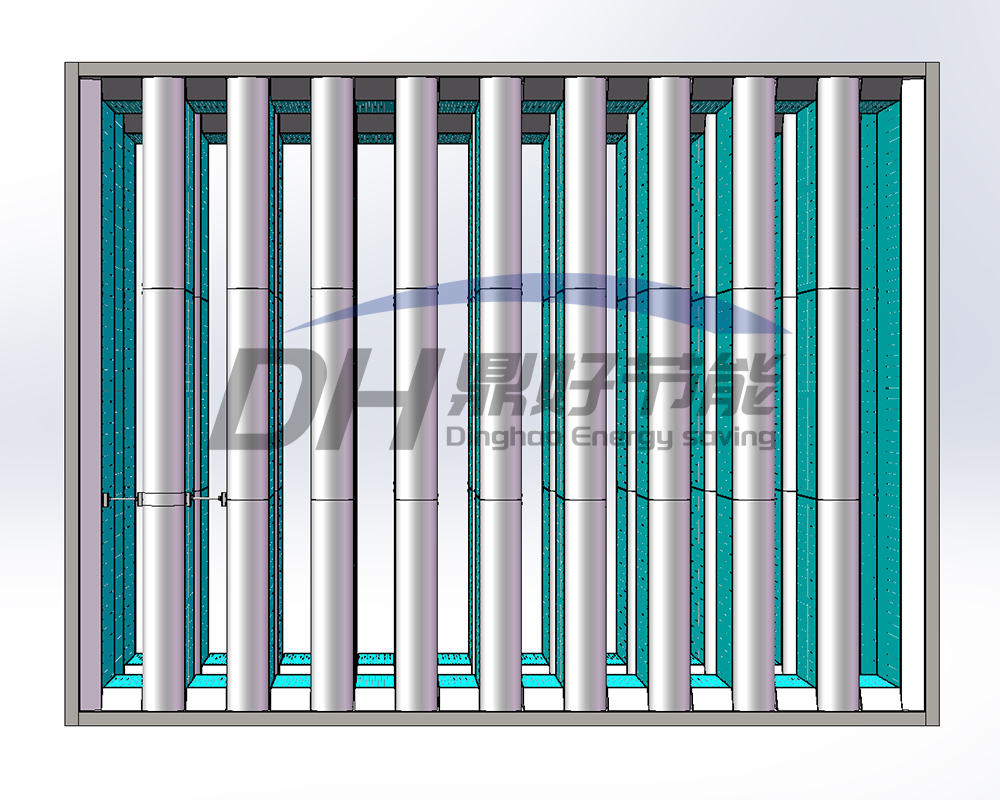

五、結構簡圖如下：
表1 消聲器性能選用
阻力損失（H2Omm） | 降噪量 dB(A) | 備注 | ||
6m/s | 12m/s | 18m/s | ||
0.75 | 3 | 6.70 | 20～25 | |
表2 消聲器規格選用
型號 規格 | B×H×L mm | 通流面積 m2 | 使用風量 m3/s | 重量 Kg | ||
6m/s | 12m/s | 18m/s | ||||
L-8/7.5 | 800×750×2200 | 0.3 | 1.8 | 3.6 | 5.4 | |
L-9/9 | 900×900×2200 | 0.405 | 2.4 | 4.8 | 7.3 | |
L-9/10 | 900×1000×2200 | 0.45 | 2.7 | 5.4 | 8.1 | |
L-10/10 | 1000×1000×2200 | 0.5 | 3 | 6 | 9 | |
L-12/10 | 1200×1000×2200 | 0.6 | 3.6 | 7.2 | 10.8 | |
L-12/15 | 1200×1500×2200 | 0.9 | 5.4 | 10.8 | 16.2 | |
L-16/15 | 1600×1500×2200 | 1.2 | 7.2 | 14.4 | 21.6 | |
L-16/20 | 1600×2000×2200 | 1.6 | 9.6 | 19.2 | 28.8 | |
L-20/20 | 2000×2000×2200 | 2 | 12 | 24 | 36 | |
L-24/25 | 2400×2500×2200 | 3 | 18 | 36 | 54 | |
L-28/25 | 2800×2500×2200 | 3.5 | 21 | 42 | 63 | |
L-28/30 | 2800×3000×2200 | 4.2 | 25 | 50 | 76 | |
L-32/30 | 3200×3000×2200 | 4.8 | 29 | 58 | 86 | |
L-36/30 | 3600×3000×2200 | 5.4 | 32 | 65 | 97 | |
L-36/35 | 3600×3500×2200 | 6.3 | 38 | 76 | 113 | |
L-40/35 | 4000×3500×2200 | 7 | 42 | 84 | 126 | |
L-40/40 | 4000×4000×2200 | 8 | 48 | 96 | 144 | |
L-44/40 | 4400×4000×2200 | 8.8 | 53 | 106 | 158 | |
L-44/45 | 4400×4500×2200 | 11 | 66 | 132 | 190 | |
L-48/50 | 4800×5000×2200 | 12 | 72 | 144 | 216 | |
表3 消聲器結構尺寸
消聲器 規格 | B1 ×H1 ㎜ | B2×H2 ㎜ | Nb/Nh （㎜） | Bn （㎜） | Hn （㎜） | Φ （㎜） |
L-8/7.5 | 861×810 | 906×856 | 7/6 | 123 | 135 | 12 |
L-9/9 | 959×959 | 1006×1006 | 7/7 | 137 | 137 | 12 |
L-9/10 | 959×1060 | 1006×1106 | 7/8 | 137 | 132.5 | 12 |
L-10/10 | 1060×1060 | 1106×1106 | 8/8 | 132.5 | 132.5 | 12 |
L-12/10 | 1260×1060 | 1306×1106 | 10/8 | 126 | 132.5 | 14 |
L-12/15 | 1260×1560 | 1306×1606 | 10/12 | 126 | 130 | 14 |
L-16/15 | 1664×1560 | 1706×1606 | 13/12 | 128 | 130 | 14 |
L-16/20 | 1664×2064 | 1706×2106 | 13/16 | 128 | 129 | 14 |
L-20/20 | 2064×2064 | 2108×2108 | 16/16 | 129 | 129 | 14 |
L-24/25 | 2470×2560 | 2508×2608 | 19/20 | 130 | 128 | 14 |
L-28/25 | 2860×2560 | 2908×2608 | 22/20 | 130 | 128 | 14 |
L-28/30 | 2860×3082 | 2948×3148 | 22/23 | 131 | 134 | 18 |
L-32/30 | 3275×3082 | 3348×3148 | 25/23 | 131 | 134 | 18 |
L-36/30 | 3680×3082 | 3748×3148 | 27/23 | 136.3 | 134 | 18 |
L-36/35 | 3680×3580 | 3748×3648 | 27/27 | 136.3 | 132.6 | 18 |
L-40/35 | 4080×3580 | 4148×3648 | 29/27 | 140.7 | 132.6 | 20 |
L-40/40 | 4080×4080 | 4148×4148 | 29/29 | 140.7 | 140.7 | 20 |
L-44/40 | 4480×4080 | 4548×4148 | 32/29 | 140 | 140.7 | 20 |
L-44/45 | 4480×4576 | 4548×4648 | 32/32 | 140 | 143 | 20 |
L-48/50 | 4870×5076 | 4940×5148 | 24/36 | 143.5 | 143 | 20 |
